詳細信息

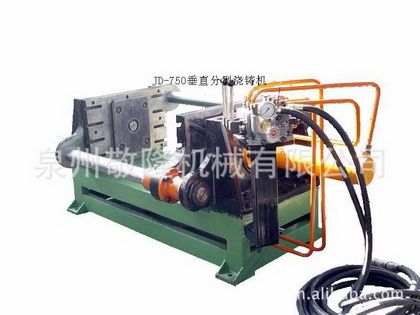

重力澆鑄機有水平分型，垂直分型及可傾轉90。。三種機型適合鋁合金重力澆鑄。采用全液壓傳動，液壓泵，電液壓比例閥及其它液壓元件采用進口元件。

可設置多段、速段以滿足澆鑄工藝要求。

采用人機界面，狀態實時顯示，菜單輸入，工藝參數調整范圍廣。

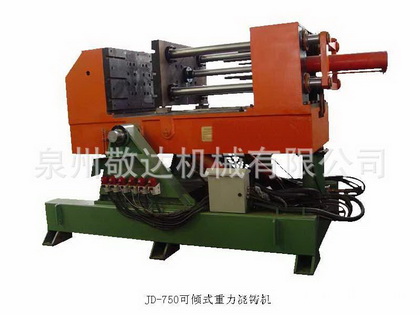

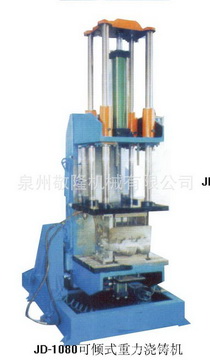

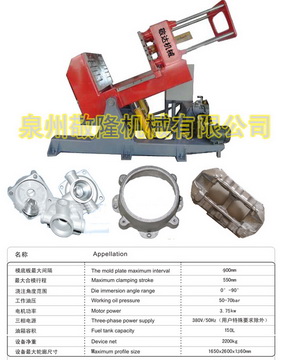

可傾轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備，操作簡單方便，設備功能齊全。傾轉角度可按用戶需要來設置，只需一人便可獨立實現全澆鑄過程。適用于水暖五金，銅鋁鋅配件，衛浴潔具配件等鑄造設備，是澆鑄設備中理想的一款選擇?？蓛A轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備，操作簡單方便，設備功能齊全。傾轉角度可按用戶需要來設置，只需一人便可獨立實現全澆鑄過程。適用于水暖五金，銅鋁鋅配件，衛浴潔具配件等鑄造設備，是澆鑄設備中理想的一款選擇。

重力澆鑄機有水平分型，垂直分型及可傾轉90。。三種機型適合鋁合金重力澆鑄。采用全液壓傳動，液壓泵，電液壓比例閥及其它液壓元件采用進口元件。

產品介紹

JD600-Y型傾轉式鑄造機采用可編程程序控制器PLC,行程開關控制，液壓傳動。具有自動化程度高，開模力大，工作平穩可靠，工藝參數調整范圍大，操作簡單方便，裝卸模具方便等特點。

機械部分：JD-600Y型傾斜式鑄造機械部分是由定模支撐板，頂芯板，動模板，動模支撐板，導柱、導套、回轉支架，緩沖器，限位器和底座等部件組成。

動模板、定模板、導柱、導套以及連接板組成門字型結構，由回轉軸經滾動軸承與裝在底座的支架連接，回轉油缸推拉床身作水平至垂直回轉運動。頂芯部分，由頂芯板、按裝板按裝在定模按裝板上。由于門字型結構具備足夠的剛性，保證在使用較大型模具時能平穩運行。

動模部分由動模板，導柱，導套，支架，液壓缸組成。模板經導柱和導軌導向，由油缸帶動做開合運動。

頂芯部分由頂芯板，油缸按裝板，導柱，液壓缸組成。頂芯板經短導柱導向在頂芯缸的推動下，模具的頂芯板從靜模中頂出工件。

液壓部分

JD-600Y型傾斜式鑄造機的全部機械運動均由液壓系統實現，整個液壓系統由變量葉片泵，電磁換向閥，管路和執行液壓缸組成，在電氣系統的控制下各運動部件可在預定的工作速度和出力下工作。液壓缸分別是執行床身傾轉運動的HSG K90/45型油缸，執行動模板開模運動FA65/125×152×600,油缸頂芯運動的FA50/100×120×50油缸。

電控部分

JD-600Y型傾斜式澆注機電氣控制由功率控制部分和程序控制部分組成。功率部分控制液壓站的開停。程序控制部主要由PLC,模擬量模塊，旋轉編碼器等組成。

產品屬性

主要技術參數：

1、模具最大尺寸    800×550×40

2、最大合模力      65KN

3、最大開模力      50KN

4、最小閉合高度    300

5、動模板最大行程  600

6、頂芯油缸出力    30KN

7、工作臺傾轉角度  0～90度范圍內任意設置

8、工作臺傾轉速度  8度/S≤V≤4度/S

9、液壓站額定功率  3.7KW

10、液壓系統壓力等級  6.3Mpa

11、液壓系統工作壓力  5.5Mpa

12、控制方式         手動、自動
